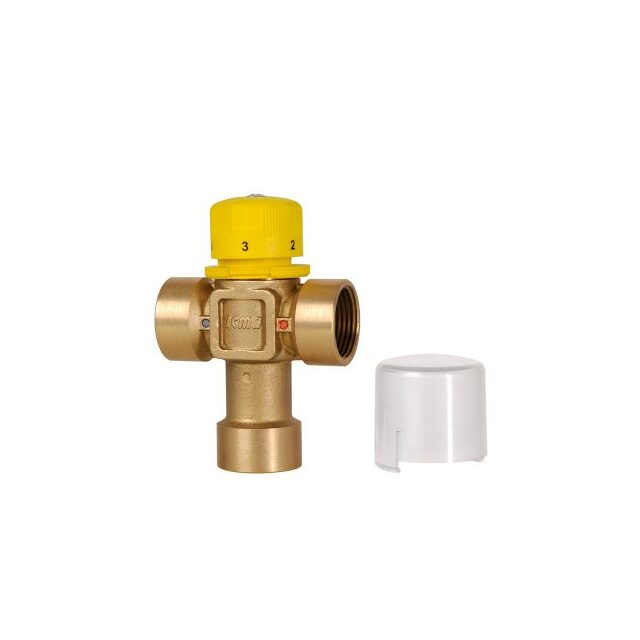

CARATTERISTICHE E SPECIFICHE TECNICHE Miscelatore Termostatico 3/4 Per Impianti Solari Art. S101 Icma
FUNZIONE
I miscelatori termostatici antiscottatura della serie S100-S101-S102-S103 vengono impiegati negli impianti solari per la produzione di acqua calda ad uso igienico sanitario e possono funzionare in servizio continuo. La loro funzione è quella di mantenere costante la temperatura dell’acqua miscelata inviata alle utenze nonostante le possibili variazioni dei valori di pressione o temperatura d’acqua calda e fredda in ingresso o della portata prelevata.
Essi inoltre sono dotati di un sistema di sicurezza antiscottatura: il passaggio dell’acqua calda viene automaticamente interrotto nel momento in cui vi è la mancanza di acqua fredda in ingresso. L’articolo S102 inoltre è dotato di due valvole di non ritorno posizionate all’ingresso dell’acqua calda e dell’acqua fredda, queste hanno la funzione di evitare
eventuali ritorni di fluido indesiderati nell’impianto
Materiali
Corpo, calotta e bocchettone: Ottone CW617N - UNI 12165 - Nichelato
Asta di comando: Ottone CW614N - UNI 12164
Tenute idrauliche: EPDM Perossidico
Cappuccio di protezione: ABS bianco
PRINCIPIO DI FUNZIONAMENTO
Il principio di funzionamento del miscelatore è determinato dal sensore di temperatura posto al suo interno nella zona di uscita dell’acqua miscelata. Le variazioni di dilatazione dell’elemento termostatico determinano lo scorrimento
di un pistone posto all’interno del corpo che genera la corretta miscelazione dell’acqua calda con quella fredda in ingresso dalla rete. In questo modo il miscelatore è in grado di mantenere il valore della temperatura preimpostato in maniera del tutto automatica anche quando si verificano variazioni di pressione dovute al prelievo di acqua calda o fredda dalle varie utenze oppure quando ci sono variazioni di temperatura sia dell’acqua calda che dell’acqua fredda in ingresso.
DISPOSITIVO ANTISCOTTATURE
Negli impianti di produzione di acqua calda per uso sanitario con accumulo, al fine di prevenire la pericolosa infezione chiamata “legionellosi” è necessario mantenere l’acqua ad una temperatura minima di 60°C per inibire totalmente la crescita del batterio che causa questa infezione. L’acqua a questa temperatura non può essere utilizzata in maniera
diretta in quanto può provocare ustioni. Per garantire l’opportuna
sicurezza è consigliabile installare un miscelatore termostatico capace di mantenere costante il valore preimpostato al variare delle condizioni di temperatura e pressione in ingresso. Il grafico a lato riportato descrive il grado di ustione in cui si può incorrere in base alla temperatura e al tempo di esposizione. Per ovviare a questo problema il miscelatore interviene in caso di mancanza di acqua fredda in ingresso chiudendo il passaggio di acqua calda.
